在Phaser3中制作等距(Isometric)地图

前段时间迷上了一款微信MUD小游戏，复古风格一下回忆起2012年前后，我在开发自己的MUD小游戏《幻仙》。尘封许久的游戏梦又开始燃气念头…

等距(Isometric)指的是：将物体的三个维度（通常是X、Y、Z轴）以一种特定的比例被压缩到二维平面上，使得物体变得有立体感。在过去又被玩家称作2.5D游戏。像《模拟城市2000》、开罗系列游戏的界面就是等距(Isometric)画面游戏。

游戏案例

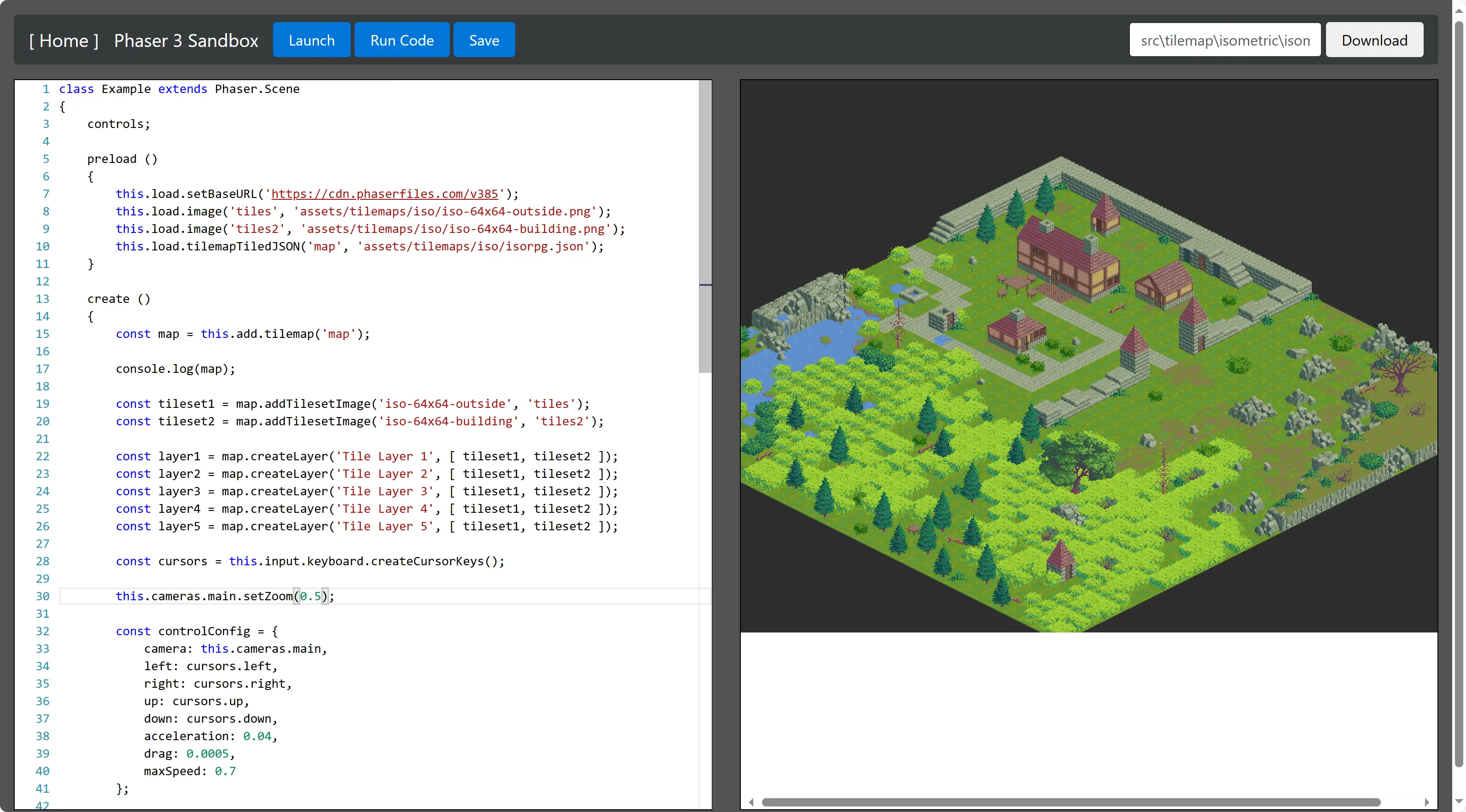

在Phaser3的官方Demo中，我也找到了相应的等距地图案例。（使用Phaser的原因是其相比Unity、Cocos Creator、laya等游戏引擎使用更简单，不需要下载专门的IDE工具，通过任何一个代码编辑器都能立即开始！）

官方案例

一、瓦片图收集

互联网上能收集的等距瓦片图资源相对较少，能在Phaser3中应用的2D资源又更少了。我主要在以下三个网站收集瓦片图资源：

1. OpenGameArt.Org：https://opengameart.org
2. Itch.io：https://itch.io/game-assets
3. Kenney.nl：https://kenney.nl/assets

我在OpenGameArt上找到Kenney发布的大量写实风格的3D材质素材（Kenney其实就是Kenney.nl），看起来非常不错！我将用它们来进行本次示例。

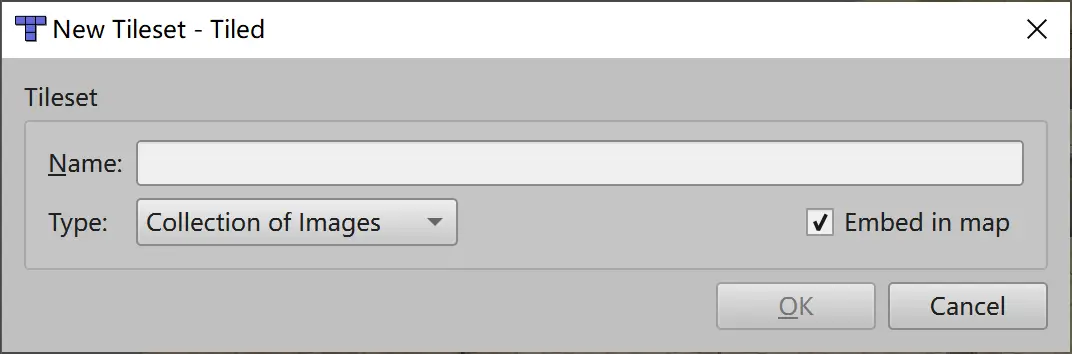

Collection of Images 类型无法在Phaser3里使用

二、处理瓦片图

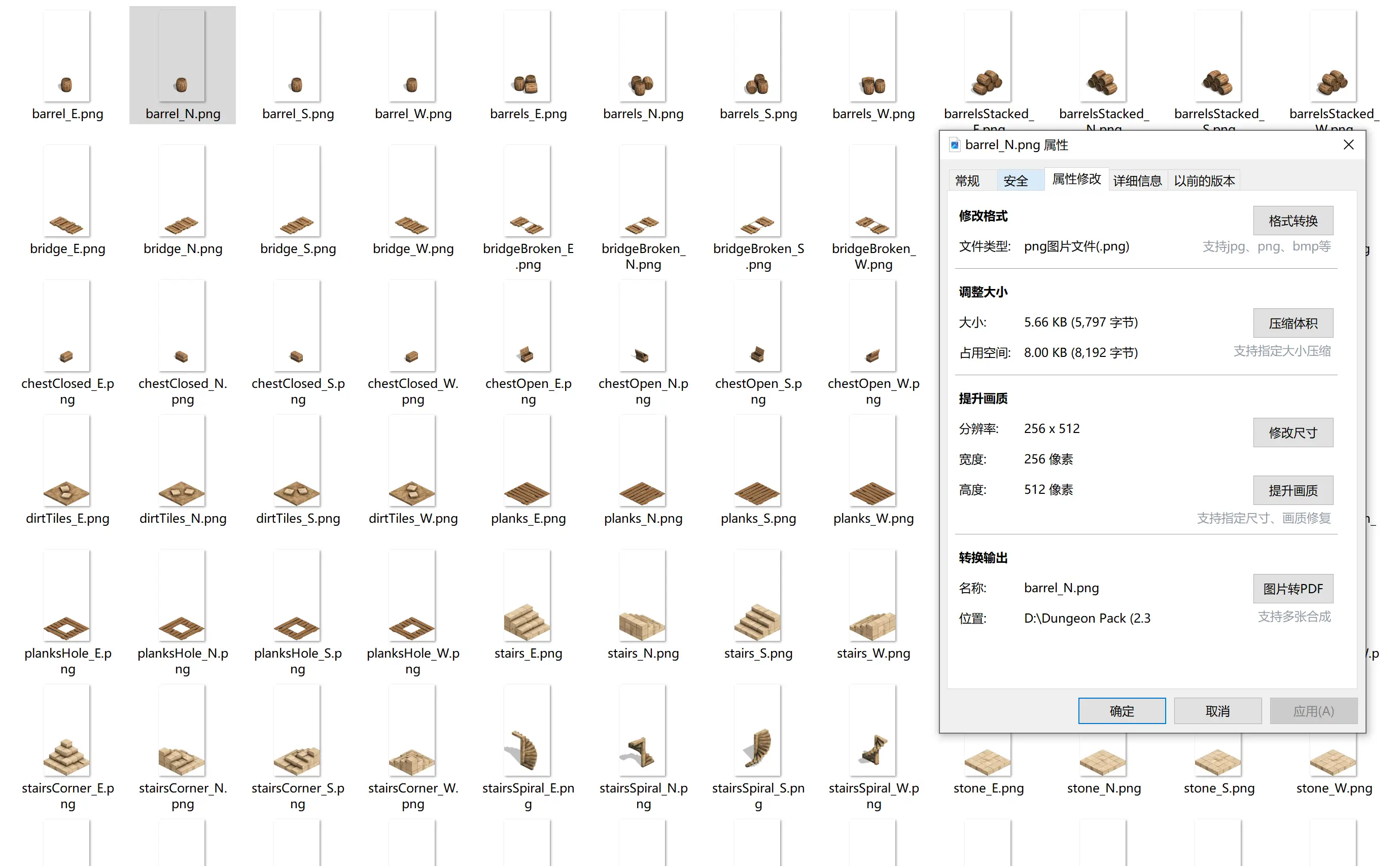

下面是我找的一份图片尺寸相同的素材，首先我们需要调整图片尺寸，将其从256×512改为64×128。这样可以缩小图片的体积，也能减轻在移动端的表现压力（过大的尺寸会导致在移动端运行黑屏）。

图片是统一的256*512像素

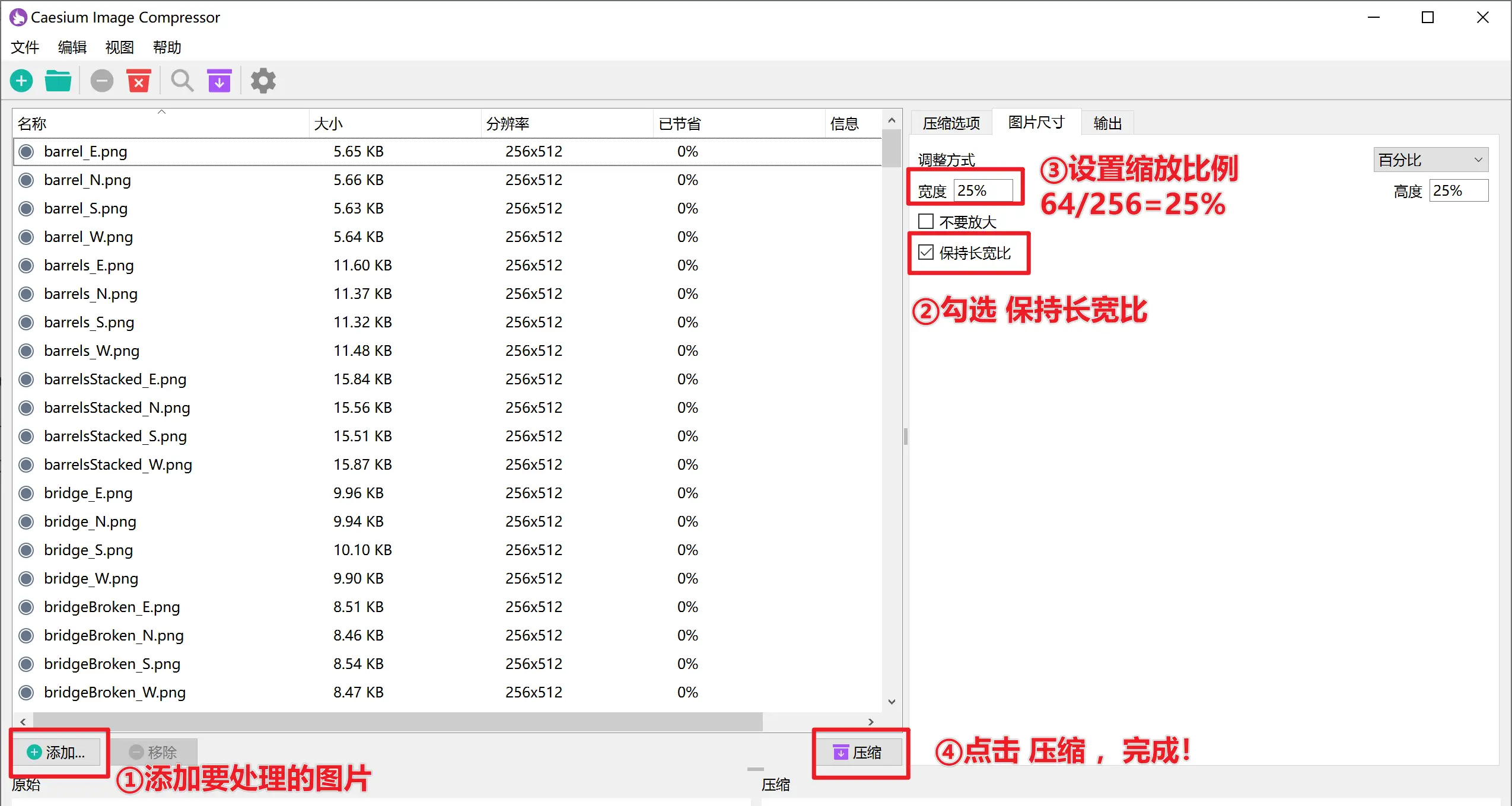

如果手工批量处理图片就太慢了，我推荐使用一款简单又免费的工具：Caesium Image Compressor。

按照图中序号操作

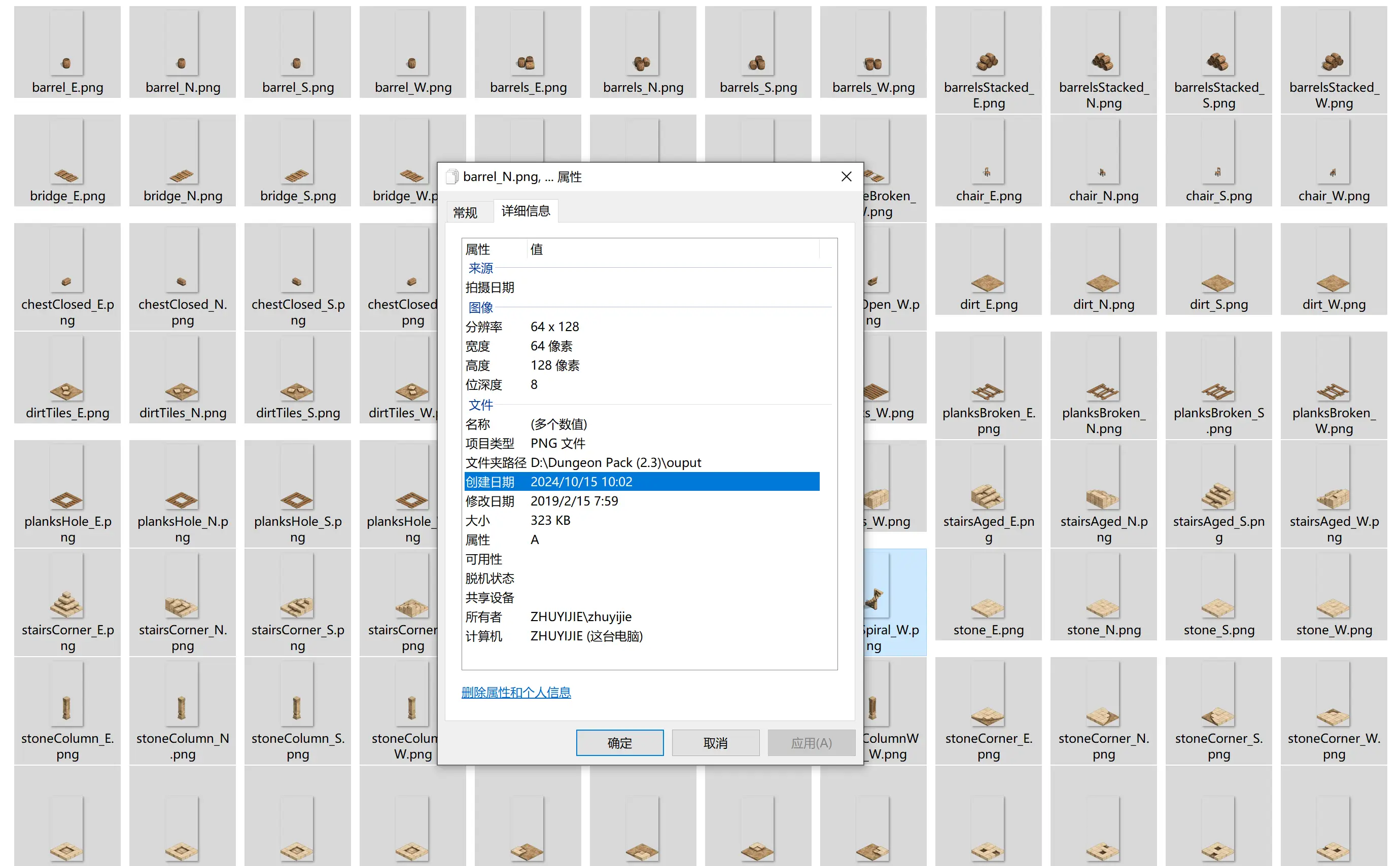

打开输出目录，图片尺寸已经都被调整为64×128像素，现在需要将其合并起来。

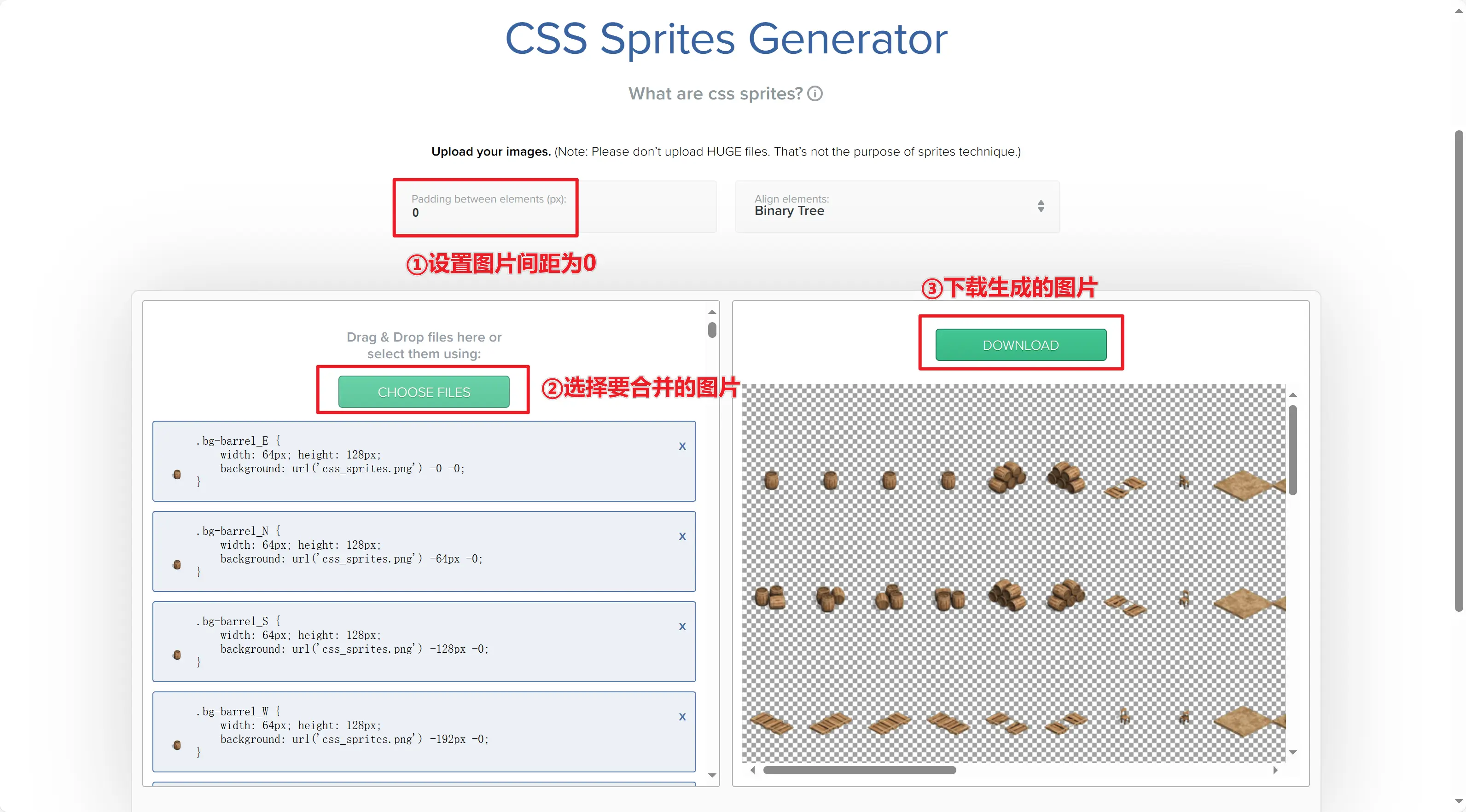

合并工具一时还比较难找，又想到以前做HTML网页时，会经常用到雪碧图（雪碧图：把一堆小图标拼到一个大图上，然后使用css定位截取展示某一个图标内容，这样既可以减少HTTP的请求次数，也方便了素材资源的管理），于是就找了一下在线制作雪碧图的工具，还真找到一个好用的：sprite-generator。

雪碧图在线制作工具

三、制作等距地图

Phaser3官方推荐使用Tiled来制作地图，所以我们需要先下载Tiled软件（软件官网）。

3.1 添加地图

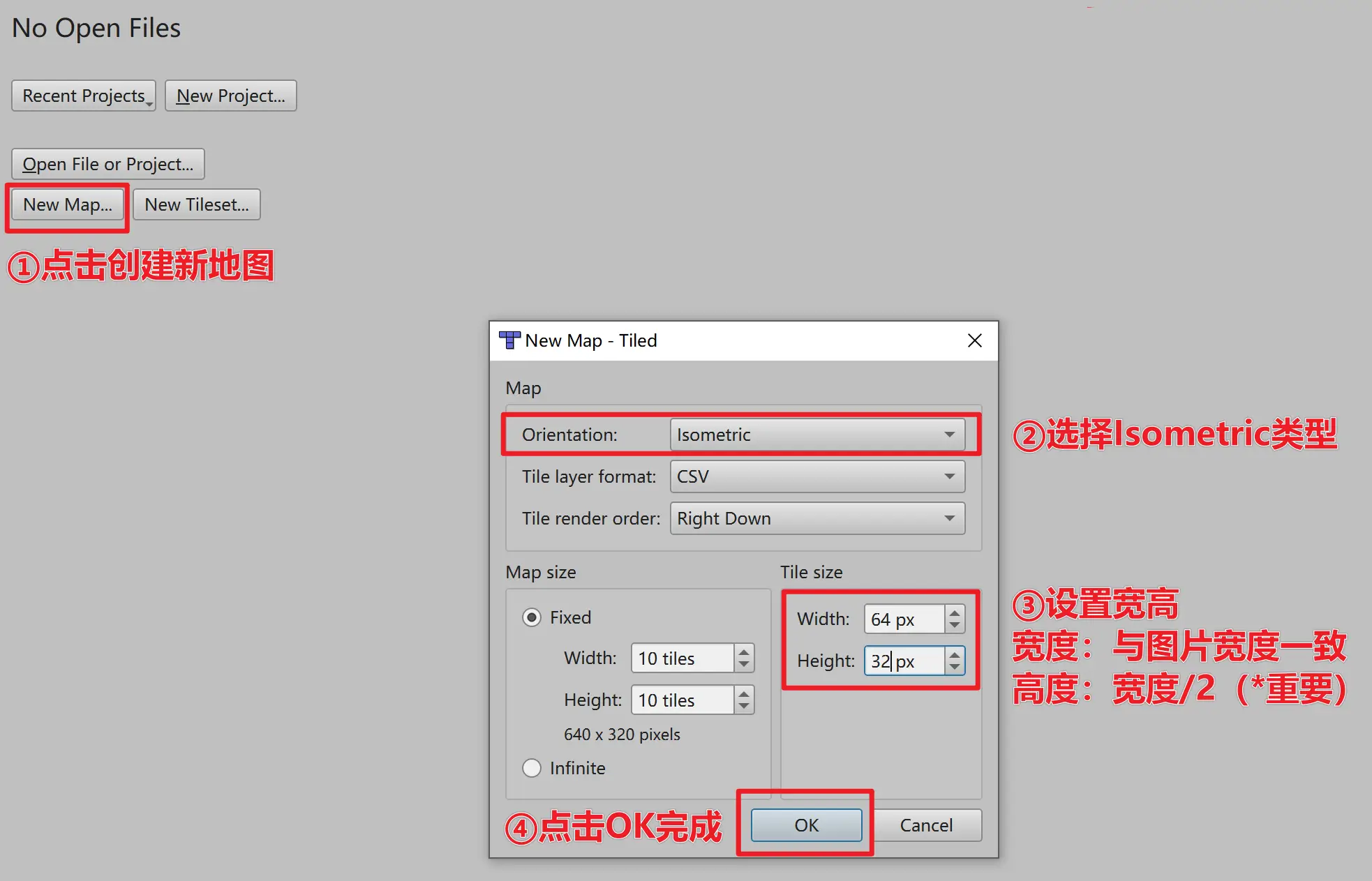

先在主界面上点击New Map创建地图，需要注意两点：

1. Orientation选择Isometric类型；
2. 高度设置是图片宽度的50%；

创建地图

3.2 添加图片集

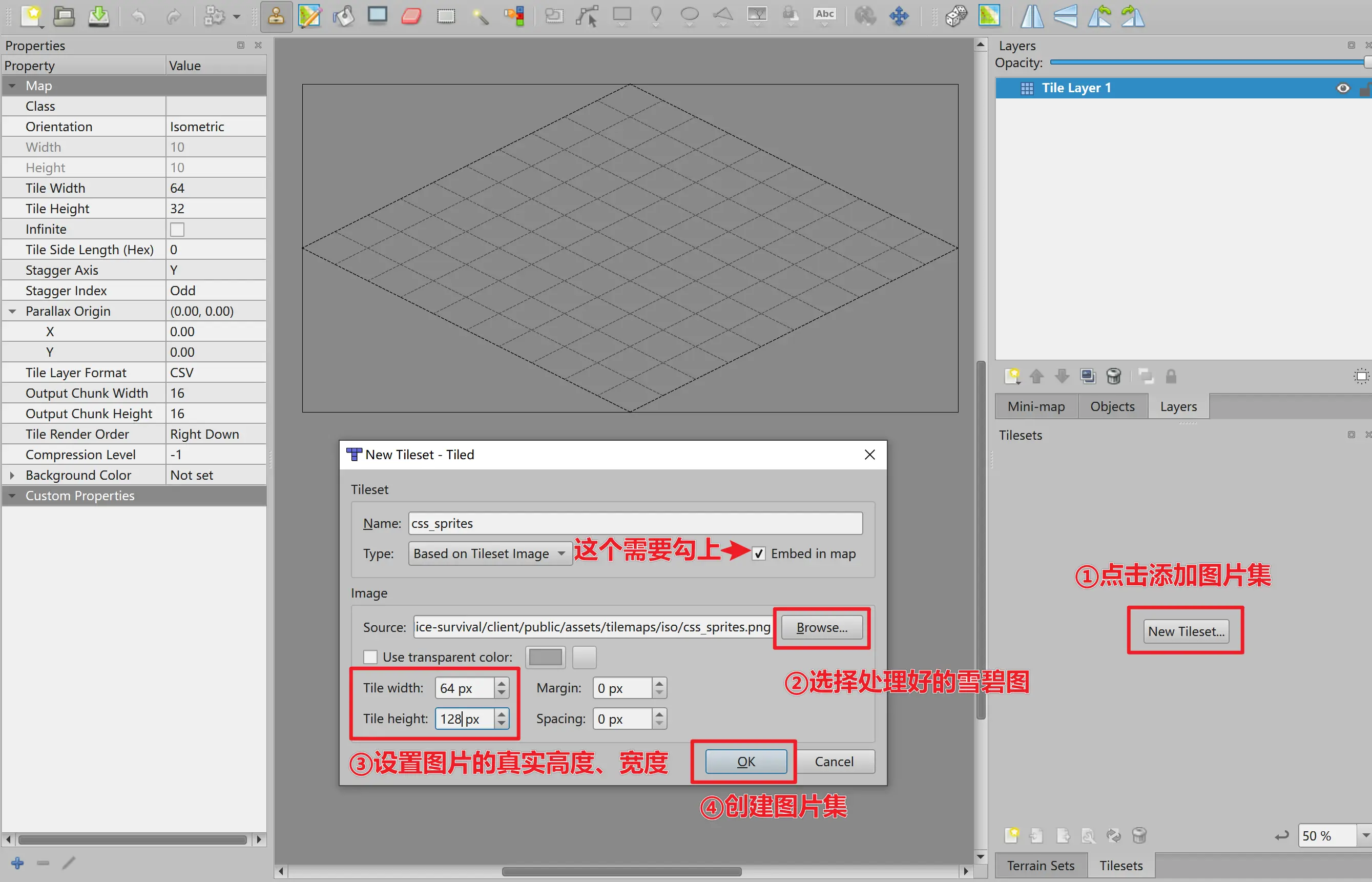

在右侧界面上点击New Tileset创建图片集，需要注意两点：

1. Embed in map需要勾选上，不然在Phaser3中会无法显示内容；
2. 目前仅支持Based on Tileset Image类型的图片集；
3. Tile width和Tile height需要设置成图片的宽度、高度；

创建图片集

3.3 制作地图

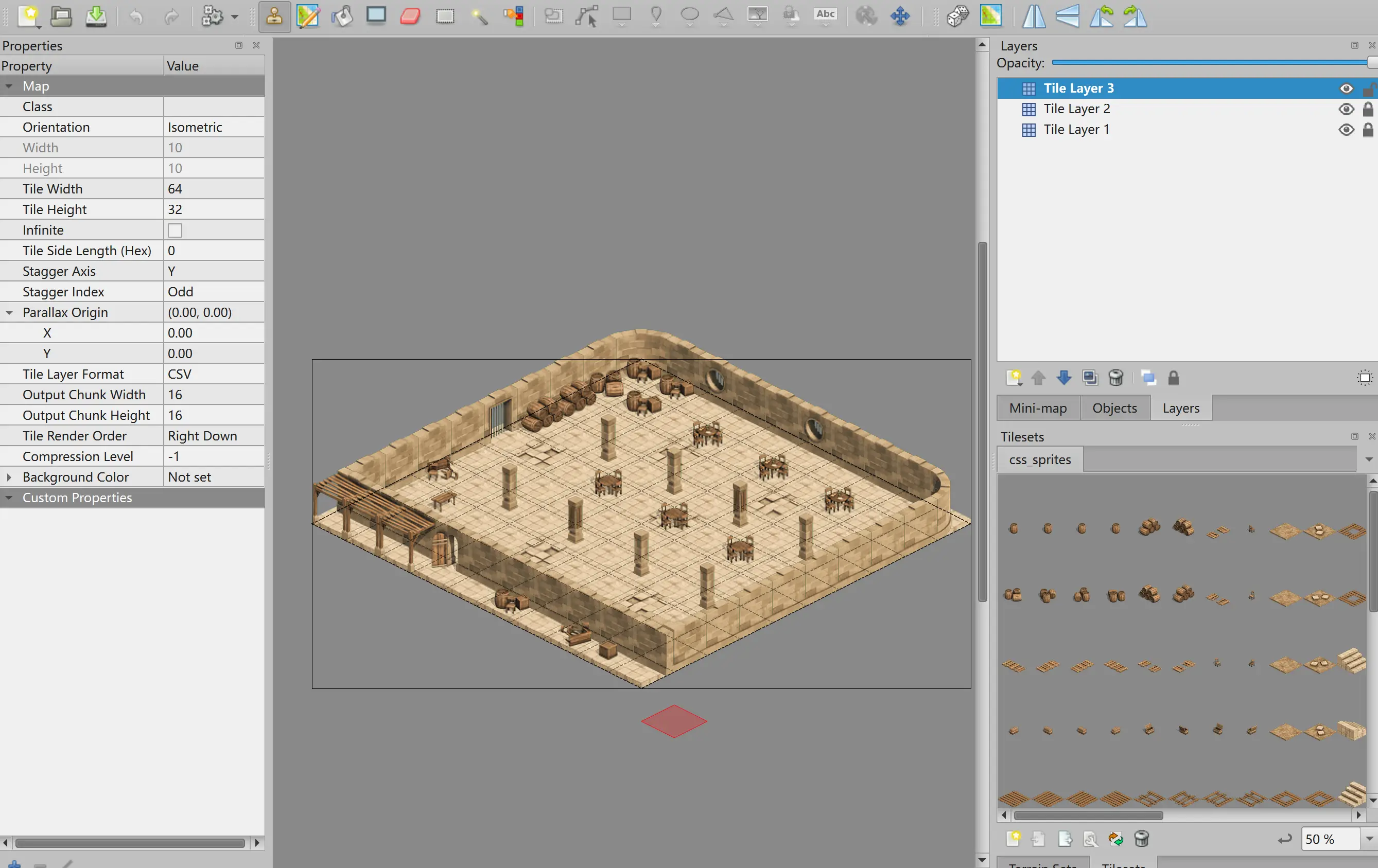

花了几分钟随便搭了一个Demo，操作比较简单，制作时需要注意图片的Layer层级会影响视觉效果的问题（上层遮挡下层，有些则需要两个Layer层互相配合才行）。

绘制demo地图

此处我们不过多描述Tiled的操作教程，有疑问参见官网文档。

3.4 导出地图

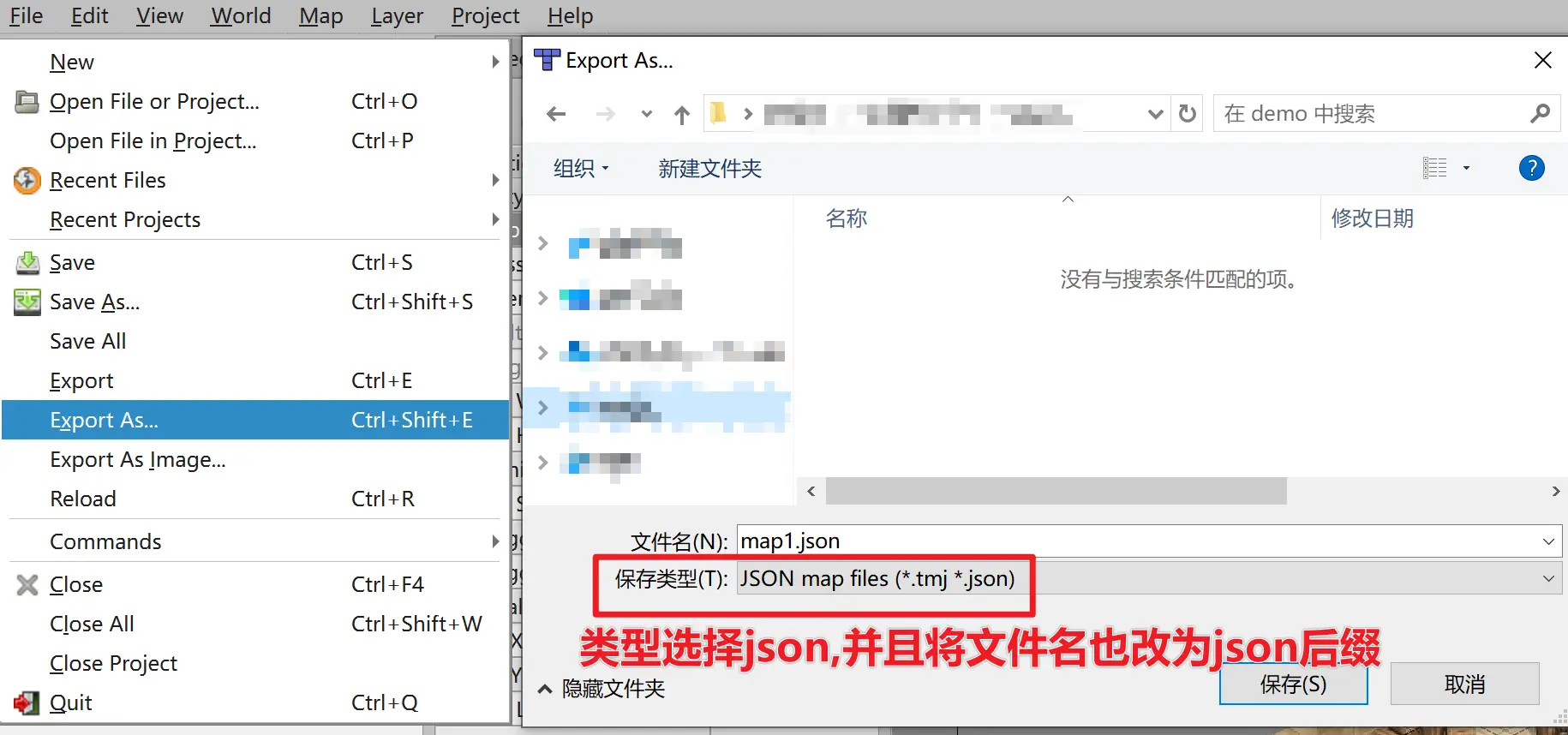

制作完成后点击File-Export As进行地图导出，需要将保存类型选择为JSON map files，并且手动将文件名命名为xxx.json。

导出地图

四、Phaser3编码

我摘取了第一章官方案例中的核心代码，并对内容进行了一定改动（下面也逐行对代码进行了解释）。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29

class Example extends Phaser.Scene
{

    preload ()
    {
        // 设置资源加载路径
        this.load.setPath('/')

        // 加载瓦片图集
        this.load.image('tiles', 'assets/tilemaps/css_sprites.png');

        // 加载由Tiled生成的地图数据
        this.load.tilemapTiledJSON('map', 'assets/tilemaps/map1.json')
    }

    create ()
    {
        // 添加地图到场景中
        const map = this.add.tilemap('map');

        // 将 瓦片图 添加地图里
        const tileset1 = map.addTilesetImage('css_sprites', 'tiles');

        // 创建 地图层（层级由先到后的顺序进行叠加渲染，所以layer1是最低层）
        const layer1 = map.createLayer('Tile Layer 1', [ tileset1 ]);
        const layer2 = map.createLayer('Tile Layer 2', [ tileset1 ]);
        const layer3 = map.createLayer('Tile Layer 3', [ tileset1 ]);
    }
}

主要有几个注意点：

1. map.addTilesetImage的第一个参数，需要和Tiled中的Tileset名称保持一致；
2. map.createLayer的第一个参数，需要和Tiled中的Layer列表名称一致（越底层越先注册）；

五、最终效果
