自研DataV经历与实际操作遇到的问题

2024/09/04
- 编程
0阅读

一、背景

过去经历的几个DataV大屏项目都是“门面项目”，主要界面就是展示介绍信息和图表数据，甚至有些还是仿真数据。这种情况下使用阿里云DataV其实相当方便。只需要UI设计完切图，在阿里云素材库中上传对应文件。然后在可视化界面中拖拉拽即可。

阿里云DataV操作界面

但如果存在以下需求时，阿里云DataV就不太适合了：

数据源涉及到数据接口转换，或者调用第三方SDK；
轮播区域（如图表、区块等）未提供现成组件；
存在一定交互效果的项目(点击放大、移入移出效果等)；

主要的原因是虽然可视化提升了大屏开发的直观性和易用性，但是又在上述需求点时大大增加操作复杂性。所以当需求覆盖以上1~3项时，使用阿里云DataV开发就有些痛苦了。

二、自研

在团队内部我们主要参考DataV-Team/DataV、阿里云DataV项目，以Vue2为基础设计了一套大屏开发模板。因为是团队内部开发者使用，所以没有去考虑可视化操作的界面。在项目告一段落后，分享下

2.1 布局定位

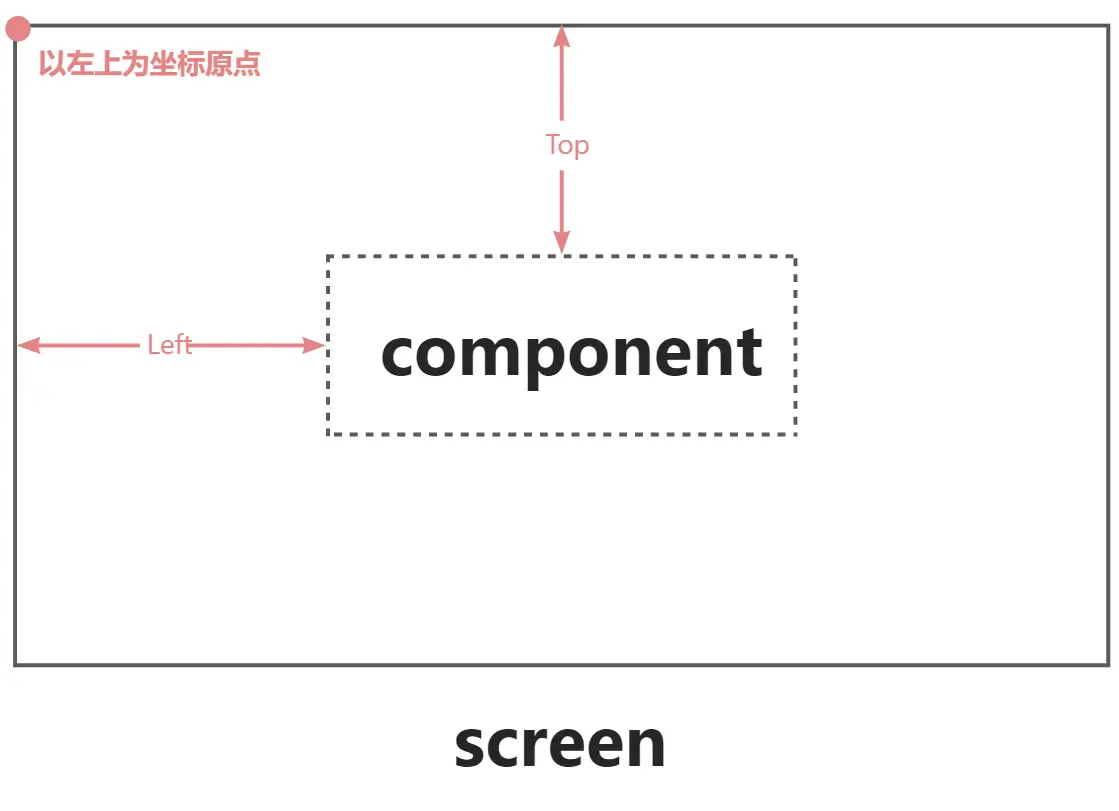

整体的布局定位参考了阿里云DataV，借助Position定位来实现，通过配置x(left)、y(top)来控制元素展示位置（例如x="1"就会转换为css的left: 1px）。

如果在项目中有用到蓝湖等工具的话，获取元素的位置就会方便的多。

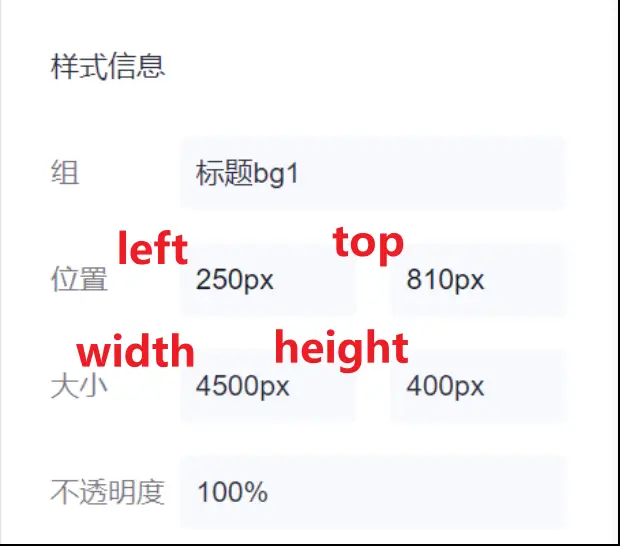

蓝湖的右侧面板里提供了相应数据

但需要注意是，如果多个div之间嵌套，Position是基于父元素的定位，此时通过蓝湖的位置信息去设置就会发现位置错位了。

2.2 缩放

我们采用了CSS的Scale属性来控制不同屏幕间的缩放，这种方式相比flex自适应布局，在固定比例的屏幕上显示效果极好（缺点是在非固定比例下可能会出现无法铺满全屏，如果投屏设备硬要拉伸显示就会显示的很不协调）。

	Flex	Css Scale
屏幕适配	任意尺寸	固定尺寸
UI效果	存在拉伸变形情况	几乎完全一致
宽高适配	需要额外设置元素的宽高限制	无需额外配置
开发量	多	适中
特点	能满足不同比例的屏幕，但是显示效果不一定好	满足单一比例屏幕，显示效果好

例如按16:9的比例去做一个2K分辨率的大屏，之后屏幕尺寸即使变为1080P、4K都可以通过Scale进行完美的放大缩小，确保展示效果一致。

在固定比例下可以完美放大缩小

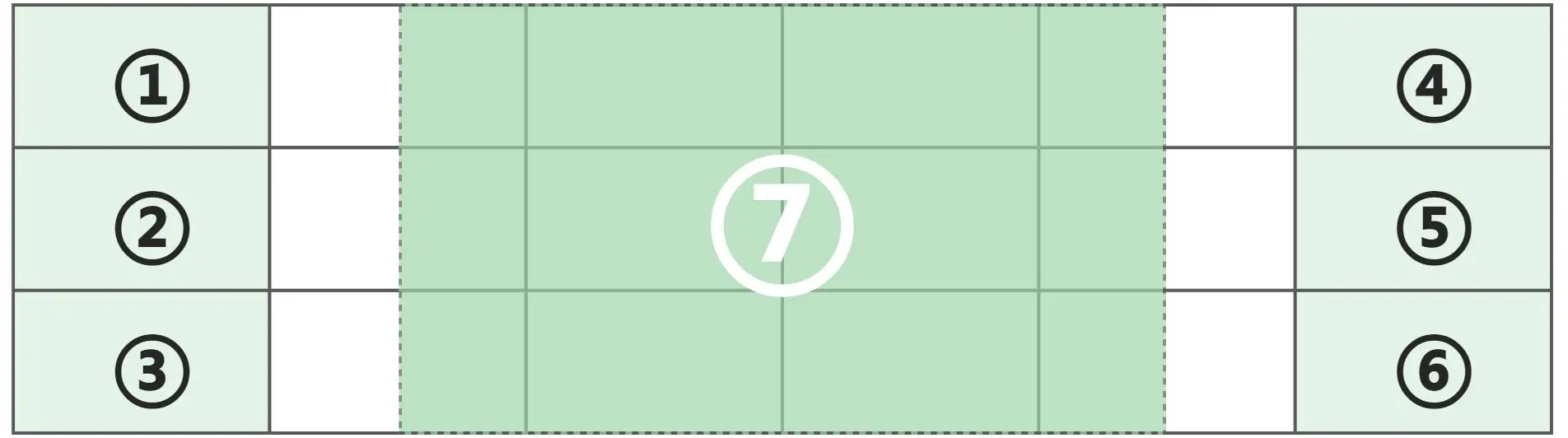

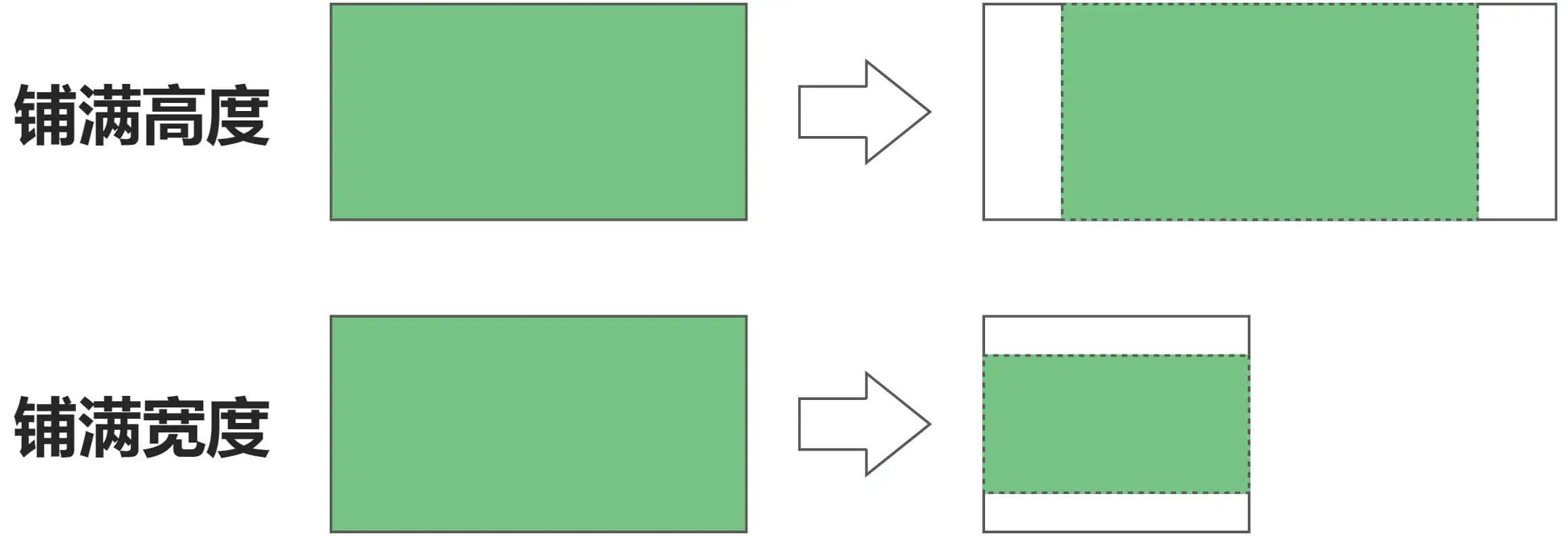

如果换到了其他比例的屏幕中，也可以根据铺满宽度或者铺满高度尽可能的实现占满屏幕。

效果示例

2.3 组件

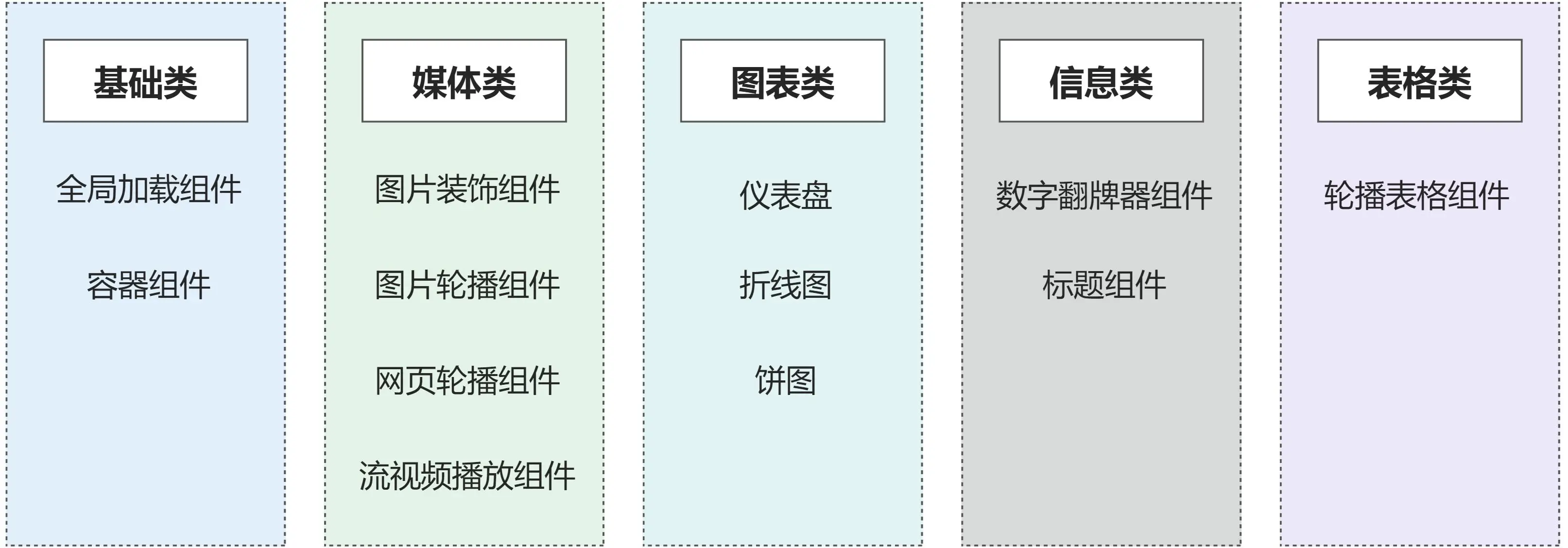

根据实际业务需求，我们把基础组件分为了五类：基础类、表格类、媒体类、信息类、图表类。下列组件已基本满足现有业务，并承建了几个数据大屏项目。

2.4 属性

这里拿容器组件举个例子，在页面中使用时是这样的：

<node-container
    x="100"
    y="100"
    width="5472"
    height="2160"
    opacity="70"
>
其他内容...
</node-container>

而在node-container组件内部，其实是以css style的形式存在的：

<template>
    <div
        class="node-container"
        :style="{
            left: leftProperty,
            top: topProperty,
            width: widthProperty,
            height: heightProperty,
            opacity: opacityProperty,
            zIndex: zIndexProperty
        }"
    >
        <slot/>
    </div>
</template>

<script>
    export default {
        props: {
            x: {
                type: [Number, String],
                default: 0
            },
            y: {
                type: [Number, String],
                default: 0
            },
            width: {
                type: [Number, String],
                default: 0,
            },
            height: {
                type: [Number, String],
                default: 0,
            },
            opacity: {
                type: Number,
                default: 1,
            },
            zIndex: {
                type: Number,
                default: 10
            }
        },
        computed: {
            leftProperty () {
                return isNaN(this.x) ? this.x : `${this.x}px`
            },
            topProperty () {
                return isNaN(this.y) ? this.y : `${this.y}px`
            },
            widthProperty () {
                return isNaN(this.width) ? this.width : `${this.width}px`
            },
            heightProperty () {
                return isNaN(this.height) ? this.height : `${this.height}px`
            },
            opacityProperty () {
                return this.opacity
            },
            zIndexProperty () {
                return this.zIndex
            }
        }
    }
</script>
